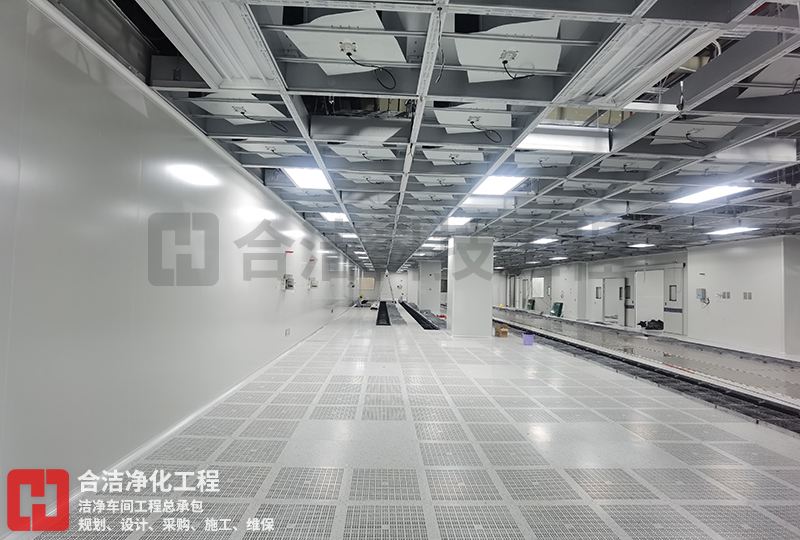

百級電子凈化車間的傳遞窗設計需嚴格遵循潔凈室規范，重點圍繞密封性、防交叉污染、高效過濾及自動化控制展開，以下從核心設計要點、結構與材料、功能模塊、安全與維護四個維度展開分析，具體就隨合潔科技電子凈化工程公司一起來了解下吧!

　　一、核心設計要點

　　1、密封性設計

　　采用雙層不銹鋼或鋁合金框架，結合硅膠密封條，確保窗體與墻體、門扇與窗體間縫隙≤0.1mm，壓差測試泄漏率≤0.01%。

　　門扇配備電磁鎖或機械互鎖裝置，確保兩側門不同時開啟，避免氣流短路。

　　2、防交叉污染機制

　　配置高效過濾器(HEPA)，對≥0.3μm顆粒過濾效率≥99.995%，過濾風速≥0.45m/s，定期更換周期≤6個月。

　　內置紫外燈(254nm波長)，照射強度≥70μW/cm2，殺菌時間可調(15-30分鐘)，或采用臭氧發生器(濃度≤0.3ppm，作用時間≥30分鐘)。

　　3、氣流組織優化

　　采用層流設計，氣流方向?yàn)閱蜗虼怪被蛩?，風速均勻性偏差≤±15%，換氣次數≥60次/小時。

　　設置壓差傳感器，實時監測傳遞窗內外壓差(建議維持5-10Pa正壓)，超限報警并聯動通風系統。

　　二、結構與材料選擇

　　1、主體結構

　　箱體：304不銹鋼(厚度≥1.5mm)或彩鋼板(內外層鋼板厚度≥0.6mm，中間夾芯材料阻燃等級A級)。

　　視窗：雙層鋼化玻璃(厚度≥5mm)，夾層充惰性氣體，表面鍍防靜電膜(表面電阻≤10?Ω)。

　　2、尺寸與布局

　　標準尺寸：600mm(寬)×600mm(深)×600mm(高)，或根據物料尺寸定制(如800mm×800mm×800mm)。

　　內部設可調層板(承重≥50kg)，層板間距可調范圍50-200mm，便于靈活放置工具箱、晶圓盒等。

　　三、功能模塊配置

　　1、自動化控制系統

　　配備PLC控制器，集成觸摸屏(分辨率≥800×480)，支持中英文切換，可編程操作流程(如開門→放置→關門→殺菌→解鎖→取物)。

　　傳感器聯動：紅外感應(檢測人員靠近)、門磁開關(狀態反饋)、計時器(殺菌時長控制)，異常情況(如門未關嚴)時聲光報警。

　　2、智能監控與追溯

　　內置溫濕度傳感器(精度±0.5℃、±2%RH)、壓差傳感器(精度±1Pa)，數據記錄間隔≤1分鐘，存儲時長≥30天。

　　支持?jǐn)?shù)據接口(RS485/以太網)，可與車間MES系統對接，實現操作記錄、維護日志、報警歷史云端存儲與追溯。

　　四、安全與維護設計

　　1、安全防護

　　紫外燈防護：設置延時啟動(開門后≥30秒關閉)、急停按鈕(響應時間≤0.5秒)、安全聯鎖(門開時自動斷電)。

　　電氣安全：接地電阻≤4Ω，絕緣電阻≥1MΩ，漏電保護動作電流≤30mA，動作時間≤0.1秒。

　　2、維護便捷性

　　過濾器采用抽屜式結構，更換時間≤5分鐘，配置壓差表(紅色預警線≥250Pa)，提示更換。

　　紫外燈管采用快拆設計，更換時間≤2分鐘，壽命≥8000小時，設置累計計時器記錄使用時長。

　　五、設計驗證與認證

　　1、性能測試

　　依據ISO 14644-3、GB 50073-2013標準，進行泄漏測試(發煙法)、氣流流型測試(示蹤氣體法)、潔凈度測試(粒子計數器)。

　　殺菌效果驗證：采用生物指示劑(枯草芽孢桿菌黑色變種)，存活率≤0.01%。

　　2、認證與合規

　　通過CE、FDA認證，符合GMP、ISO 14644-1(Class 1)標準，提供第三方檢測報告及校準證書。
